ニュータウンの高低差のある敷地の門周りを撤去して駐車スペースを増設。緑道に接した高台部分に門周りを移設しました。
`98年8月完工（吹田市）実質工期：40日

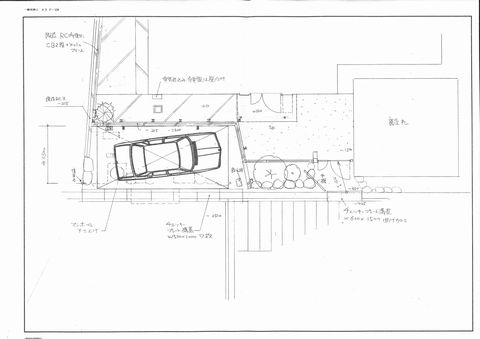

プレゼンテーション　　平面図
ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

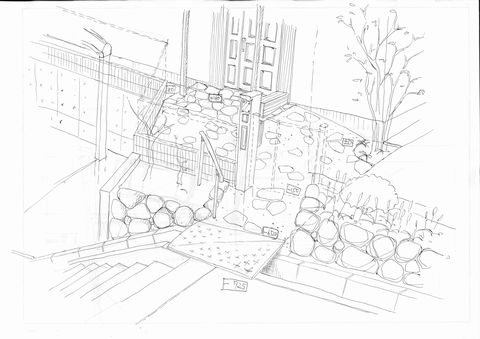

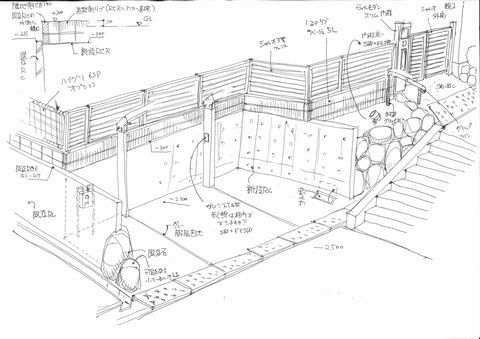

門周りイメージスケッチ
ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

ガレージイメージスケッチ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

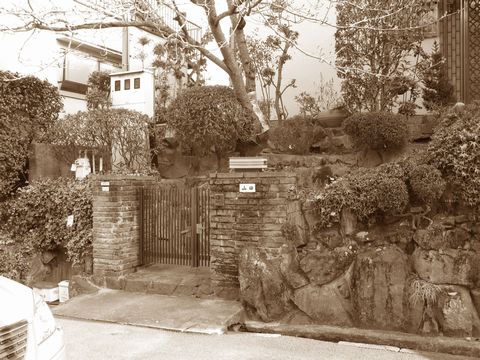

Before＆After　　Ｂｅｆｏｒｅ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

Ｂｅｆｏｒｅ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

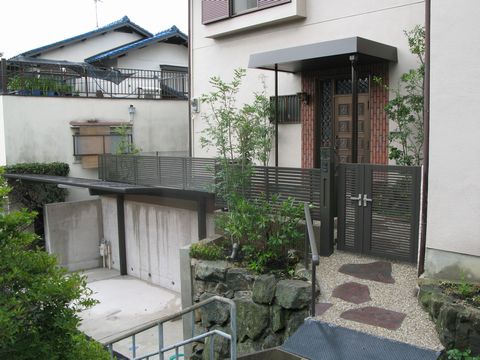

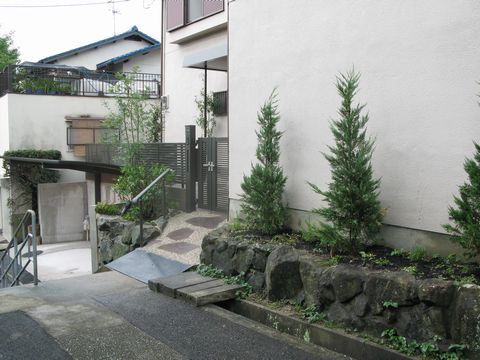

Ａｆｔｅｒ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

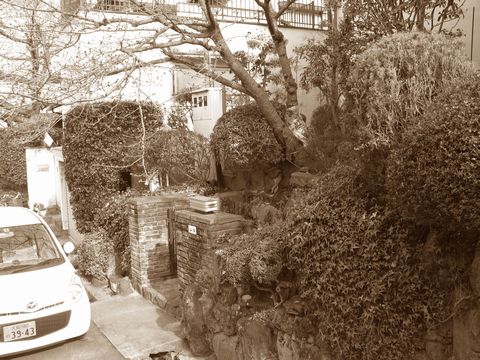

Ｂｅｆｏｒｅ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

Ａｆｔｅｒ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

Ａｆｔｅｒ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

解体から仮設土留

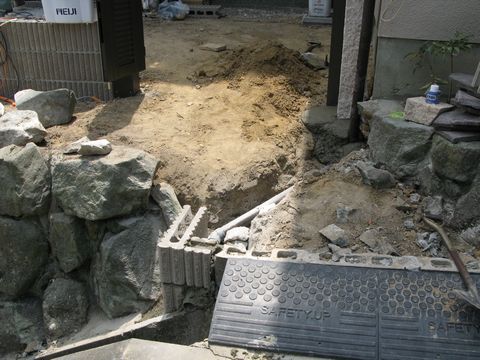

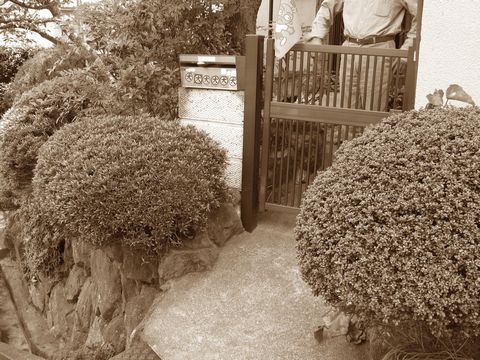

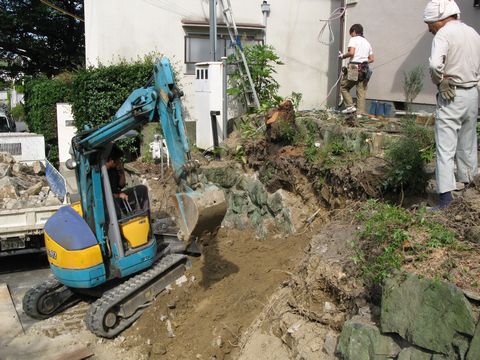

植木、石積みの順で撤去します。
ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

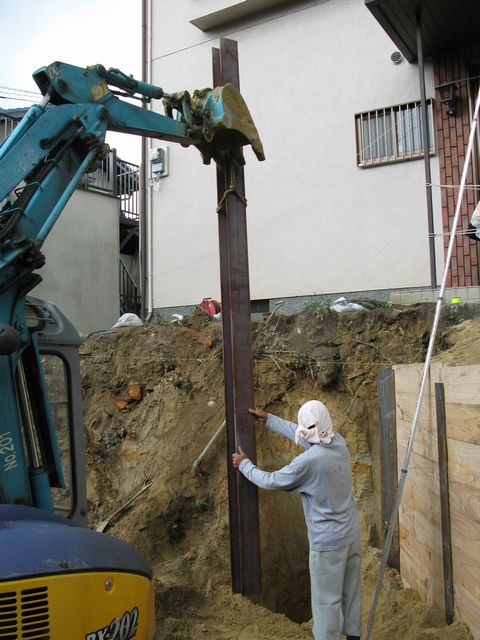

仮設H鋼を打ち込める様に穴を掘ります。

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

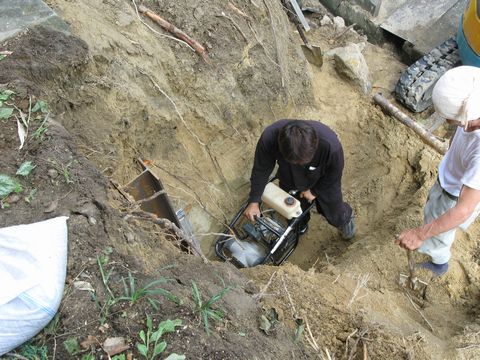

埋め戻ししランマで締め固めます。

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

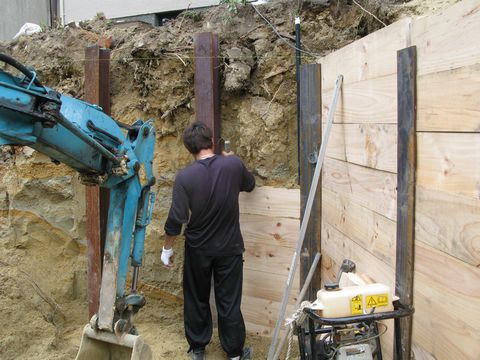

H鋼の間に横矢板

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

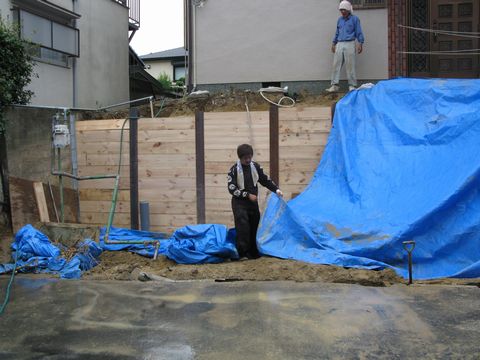

雨季は雨養生に注意

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

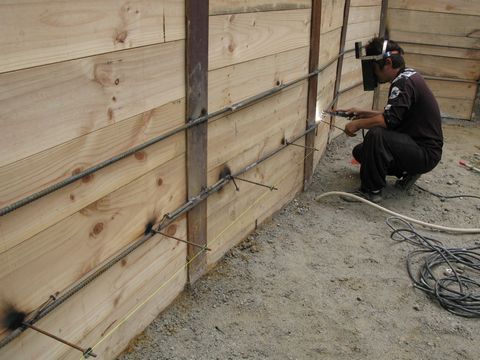

H鋼に鉄筋、セパ金物溶接

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

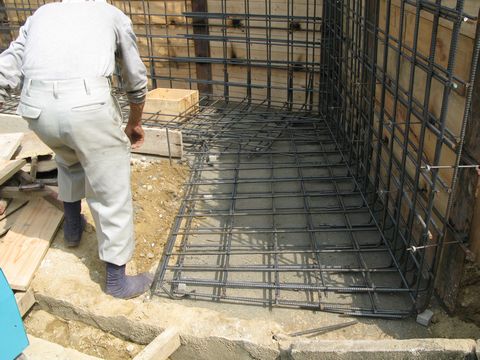

配筋と底盤コンクリート

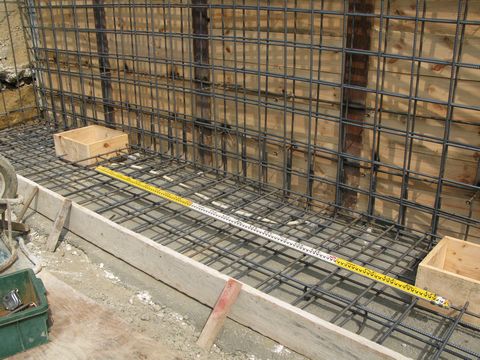

D13を縦横200ｍｍピッチでＷ配筋

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

カーポートの柱部は事前に箱抜き

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

底盤コンクリート打設

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

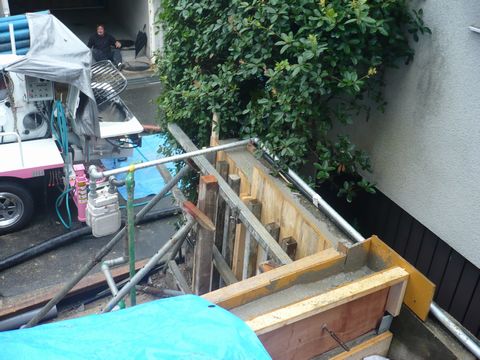

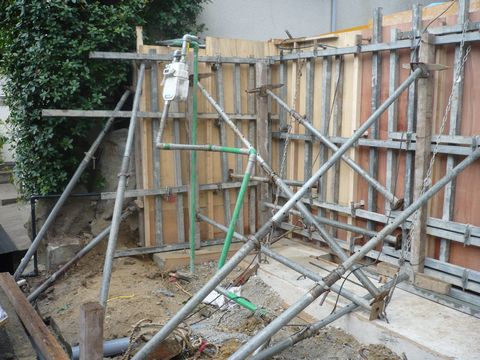

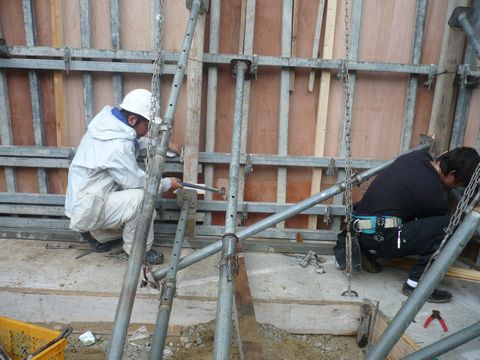

型枠とサポート
　生コン打設時に大きな圧力が生じるため、サポートを計画的に

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

底盤には事前に引っかかりを

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

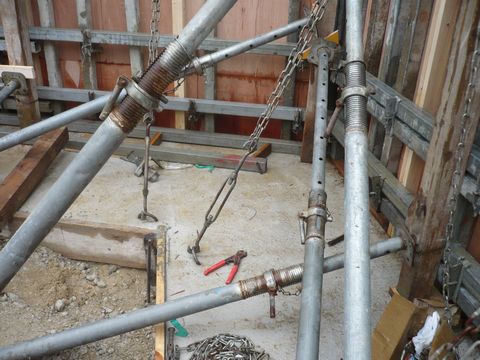

サポート状況

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

コンクリート打設〜脱型

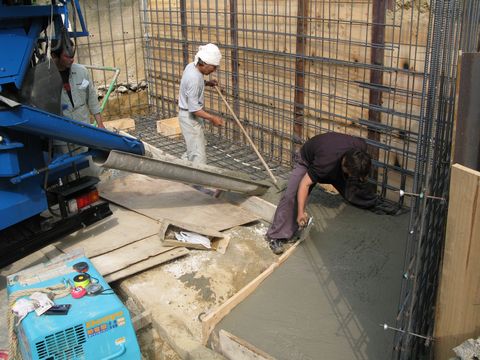

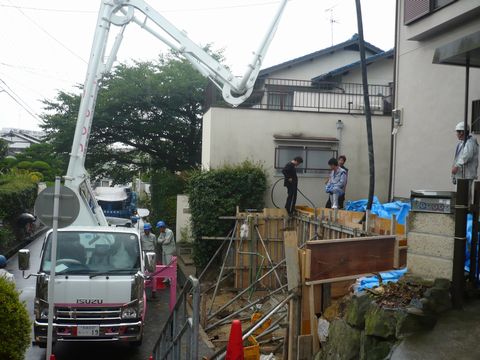

ポンプ車で生コンを圧送

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

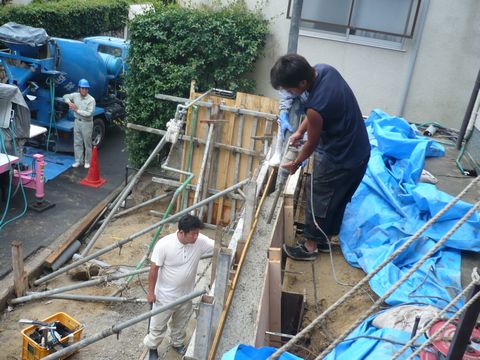

ハンマーで叩き生コンを締める

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

バイブレーターで生コン締め

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

５日生コン養生

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

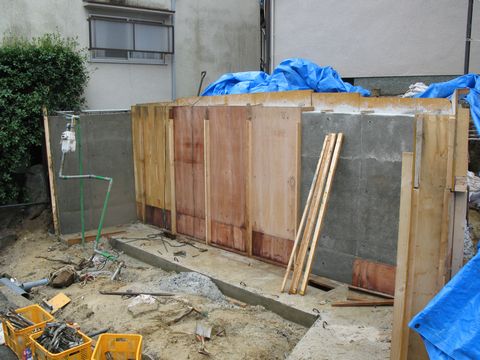

型枠バラシ

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

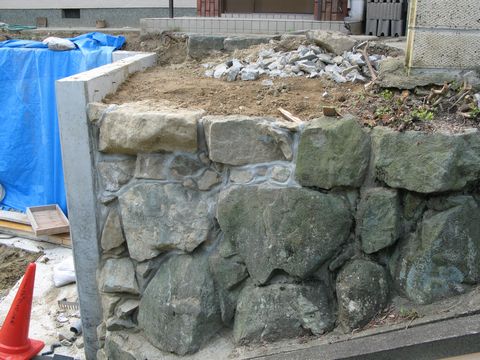

石積みとの隙間を補修

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

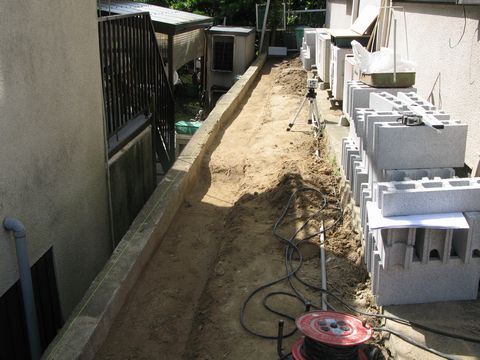

犬走り土間　　掘削

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

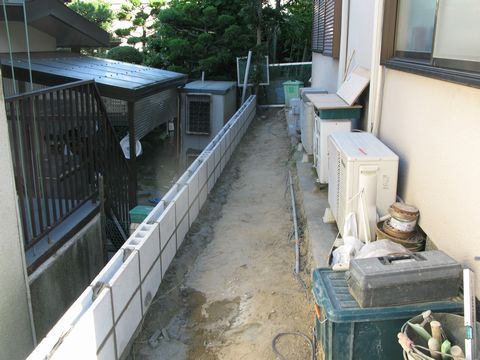

土留ブロックの設置

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

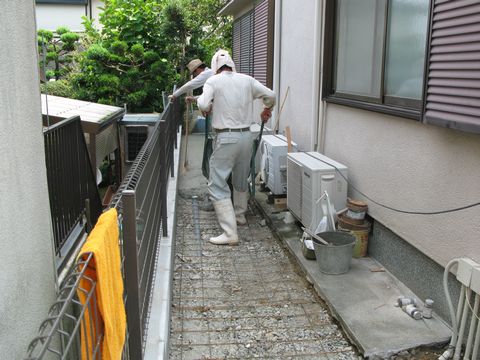

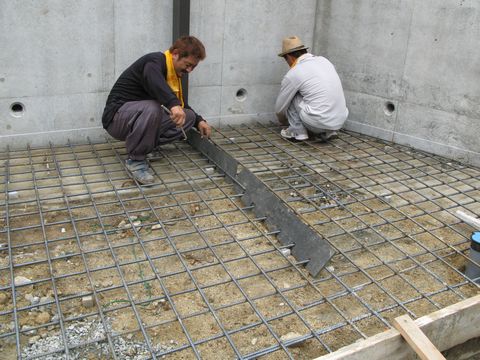

犬走り土間にも割れ防止の金網

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

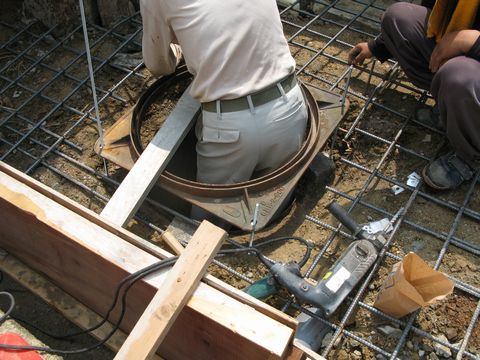

ガレージ土間　　マンホールを設定高さに

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

伸縮目地で割れ防止

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

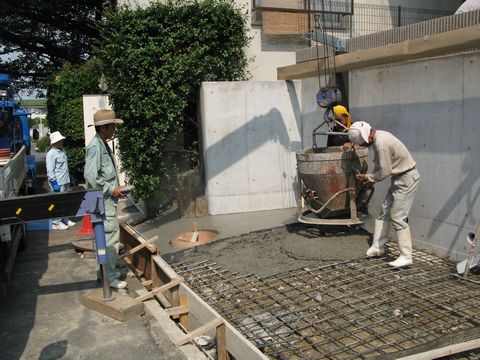

生コン打設

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

アプローチ周り

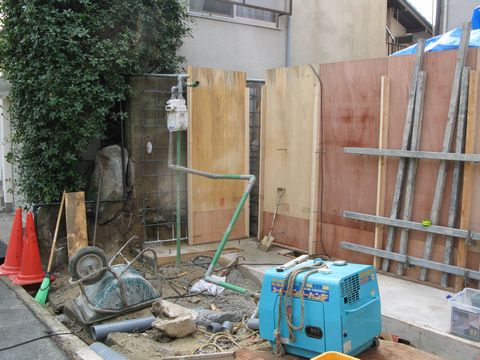

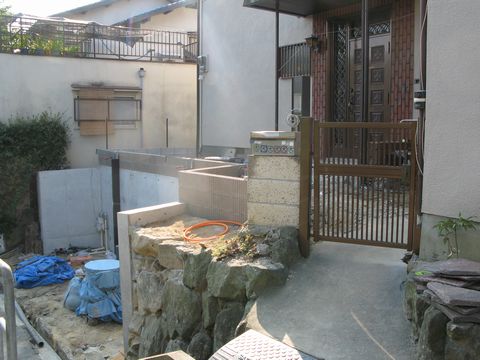

施工中も家のセキュリティー確保
ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

樋排水の迂回と溝肩にブロック

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

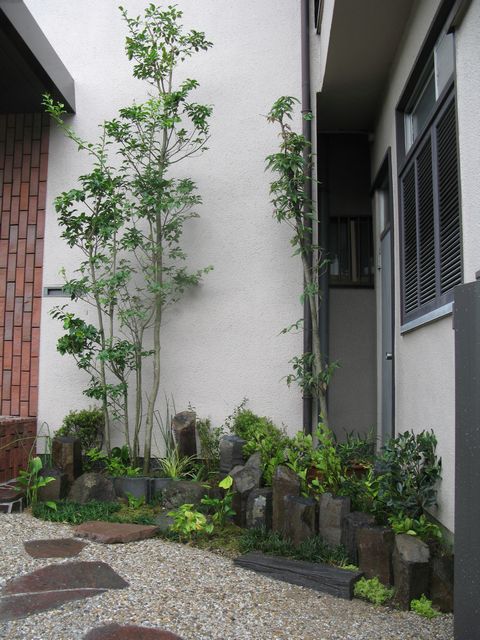

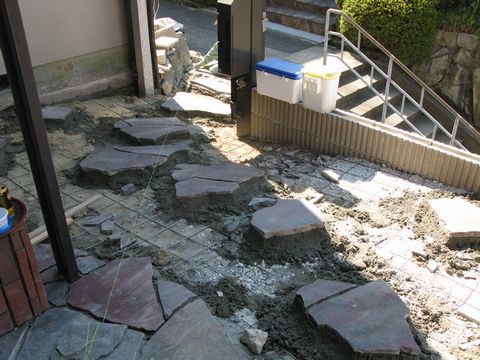

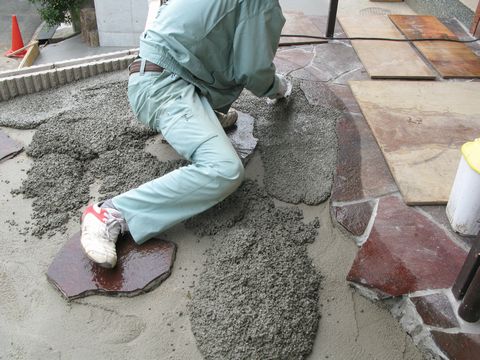

アクセントの石張り

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

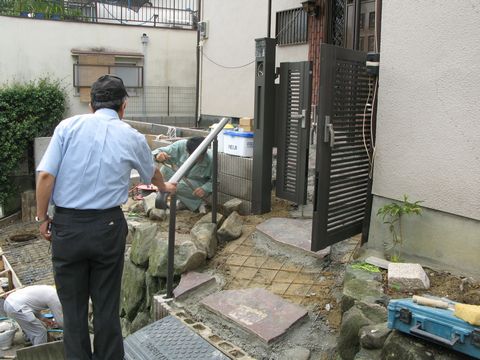

手摺の高さチェック

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

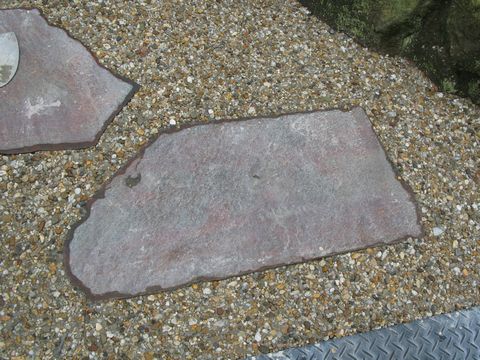

洗い出し土間の施工

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

種石は金華の３分：４分＝１：１

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

雑工事・付帯工事　　既存利用の鉄部を塗装

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

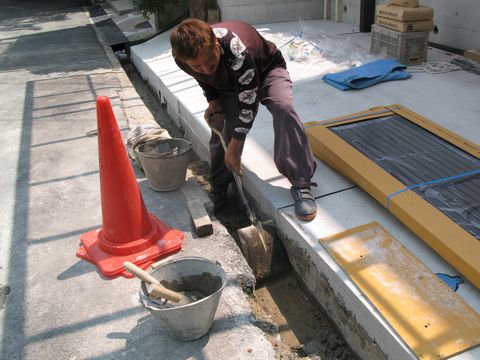

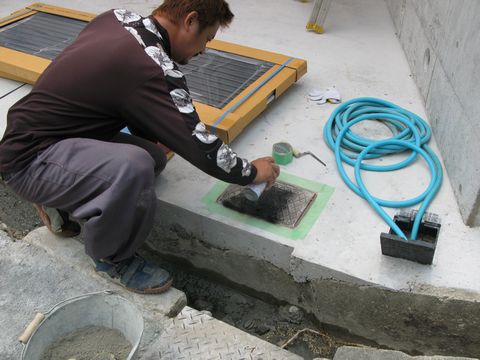

最後に溝掃除

ＲＣ擁壁と外構リフォーム（外構計画〜施工）　手描きパース

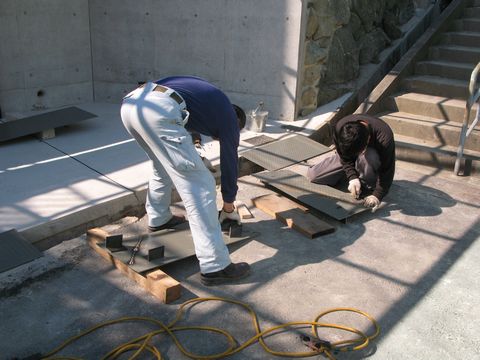

ミゾブタを曲げて調整し設置
